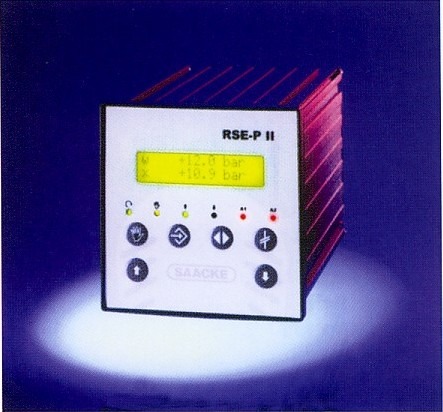

Regulátor výkonu RSE-P II pre priemyselné horáky
- Spaľovacie technické procesy sa už dnes nezaobídu bez použitia vysokovýkonného kompaktného regulátora.Aby sme vyhoveli stále rastúcim požiadavkám, odporúčame používať regulátor výkonu SAACKE RSE-P II.Vývoj regulátora výkonu RSE-P II ovplyvnila dlhoročná skúsenosť s prístrojmi na riadenie horákov na báze mikroprocesorov . Vďaka jeho flexibilnosti je vhodný na zabudovanie jednoduchých regulačných okruhov ako aj na riešenie regulačných technicky náročných úloh.Regulátor RSE-P II pracuje s digitálnym PID regulačným algoritmom. Vstupy a výstupy môžu byť umiestnené ľubovoľne. Všetky parametre je možné meniť pomocou 6 obslužných tlačidiel. Operátora vedú pochopiteľné dekódované návody na dobre osvetlenom dvojriadkovom displeji pomocou setup menu.Okrem toho informuje užívateľa o dôležitých informáciách o stave relé a druhu prevádzky 6 LED diód, integrovaných do čelnej fólie. Na obidva analógové vstupy je možné pripojiť signály prúdu a napätia, Pt100 a diaľkový vysielač odporu. Pre prípravu nameraných hodnôt sú k dispozícii rôzne metódy, napr. filtre, odmocnina, krivky oporných bodov, korekcia nameraných hodnôt. Porucha prevodníka nameraných hodnôt sa môže podľa potreby vyhodnotiť.Za účelom prepínania medzi požadovanou hodnotou, druhom prevádzky, údajmi o parametroch atď. má užívateľ k dispozícii 3 ďalšie binárne vstupy.Pre výstup regulátora sa môže užívateľ rozhodnúť medzi trojkrokovým výstupom s relé - kontaktmi a medzi analógovým výstupom s rozsahom 0(4) až 20 mA. Ak analógový výstup nebude použitý ako nastavovaná veličina, môžu byť vydané ľubovoľné iné signály ako sú požadovaná hodnota, skutočná hodnota, regulačná diferencia. Okrem toho sú k dispozícii 2 relé, ktoré môžu signalizovať alarmy, hraničné hodnoty alebo iné stavy nezávisle od zadávania parametrov.Regulátor má v základnom vybavení rozhranie RS232, preto je vhodný na pripojenie na priemyselné BUS systémy. Sériovo je podporovaný protokol MODBUS. Podľa výberu je možné pripojenie na PROFIBUS DP a CAN BUS.
K dispozícii je podľa výberu komfortný obslužný softvér pre Windows 95, 98 a NT. Samozrejme je možné aj kompletné diaľkové ovládanie regulátora a kontrola procesu pomocou modemu.
Vlastnosti
- použiteľný pre rôzne regulačné úlohy, napr. regulovanie výkonu horáka, regulovanie tlaku v spaľovacom priestore, regulovanie súčasného chodu atď.
- napájacie napätie 24 V DC alebo 230 V AC
- veľký LCD displej osvetlený na pozadí
- zobrazenie fyzikálnej jednotky v LCDmenu vo forme dekódovaného textu
- 2 analógové vstupy pre prúd, napätie, Pt100 a diaľkový vysielač odporu
- 3 binárne vstupy na prepínanie medzi požadovanou hodnotou, údajmi o parametroch, samočinnou prevádzkou, bezpečnostnou prevádzkou, atď.
- 2 relé pre hraničné hodnoty, alarmy, poruchy prevodníka nameraných hodnôt
- 13-polohové relé - výstup obsiahnutý v základnej verzii
- 1 analógový výstup obsiahnutý v základnej verzii
- k dispozícii je 24 V DC pre externé napájanie 2-drôtových prevodníkov nameraných hodnôt na regulátore - aj pri verzii 230 V AC
- rozhranie RS232 aj v základnej verzii komunikácia: MODBUS, PROFIBUS DP, CAN
- je možné dostať komfortný obslužný softvér pre Windows 95, 98 a NT
- k dispozícii je diaľkové ovládanie a kontrola procesu pomocou telefonického pripojenia cez modem
Technické údaje
Čelná strana regulátora
- Čelná fólia: polyester
Zobrazenie: LCD displej s osvetlením pozadia 2x16 znakov, teplotná kompenzácia -20 až +70°C
Stav LED: 6 LED
Klávesnica: 6 tlačidiel -
Andre tiscing Prostredie / montáž commodions -demo-
- Napájacie napätie: 24 V DC alebo 230 V AC / cca 6 W
Teplota prostredia: 0 - 60°C (-25 až +70°C pri doprave a skladovaní)
Poloha montáže: ľubovoľná
Spôsob montáže: do dverí spínacej skrine, na pult
Rozmery (š x v x h): 96 x 96 x 140 mm
Hmotnosť: 0,80 kg
Farba: čelo: sivá, teleso: čierna
Spôsob istenia: čelo IP 54 montáž IP 20 -
Vstupy
- Analógové vstupy: 2 vstupy 0(4) - 20 mA, 0(2) - 10 V, Pt100, diaľkový vysielač odporu 130 ohm - 5 kohm
Binárne vstupy: 3 vstupy 24 V DC (napájanie je možné pomocou napájania prevodníka nameraných hodnôt) -
Výstupy
- Analógové výstupy: 1 výstup 0(4) - 20 mA
Relé-výstupy: 4 relé 250 V AC / 5 A 1250 VA príp. 125 V DC / 5 A (pri omickom zaťažení), zabudovaný prvok RC 4,7 nF / 4,75 kohm, skúšobné napätie cievka - kontakt: 3000 V, materiál AgCdO -
Rozhrania
- Sériové rozhranie: 1 rozhranie RS232 (zadávanie parametrov, väzba BUS)
-
Iné výstupy
- Napájanie prevodníka nameraných hodnôt: 1 výstup 24 V DC / max. 50 mA
Zdroje konštantného prúdu: 2 výstupy 1 mA -
Regulátory
- Algoritmus: digitálny PID algoritmus
Perióda vzorkovania: <100 ms (priemerne cca 50 ms)
Zadávanie parametrov: pomocou obslužného menu alebo softvéru pre diaľkové ovládanie cez PC
Dátová pamäť: EEPROM pre parametre
Zálohovanie dát: 16 bit CRC kontrolný súhrn pre EEPROM
